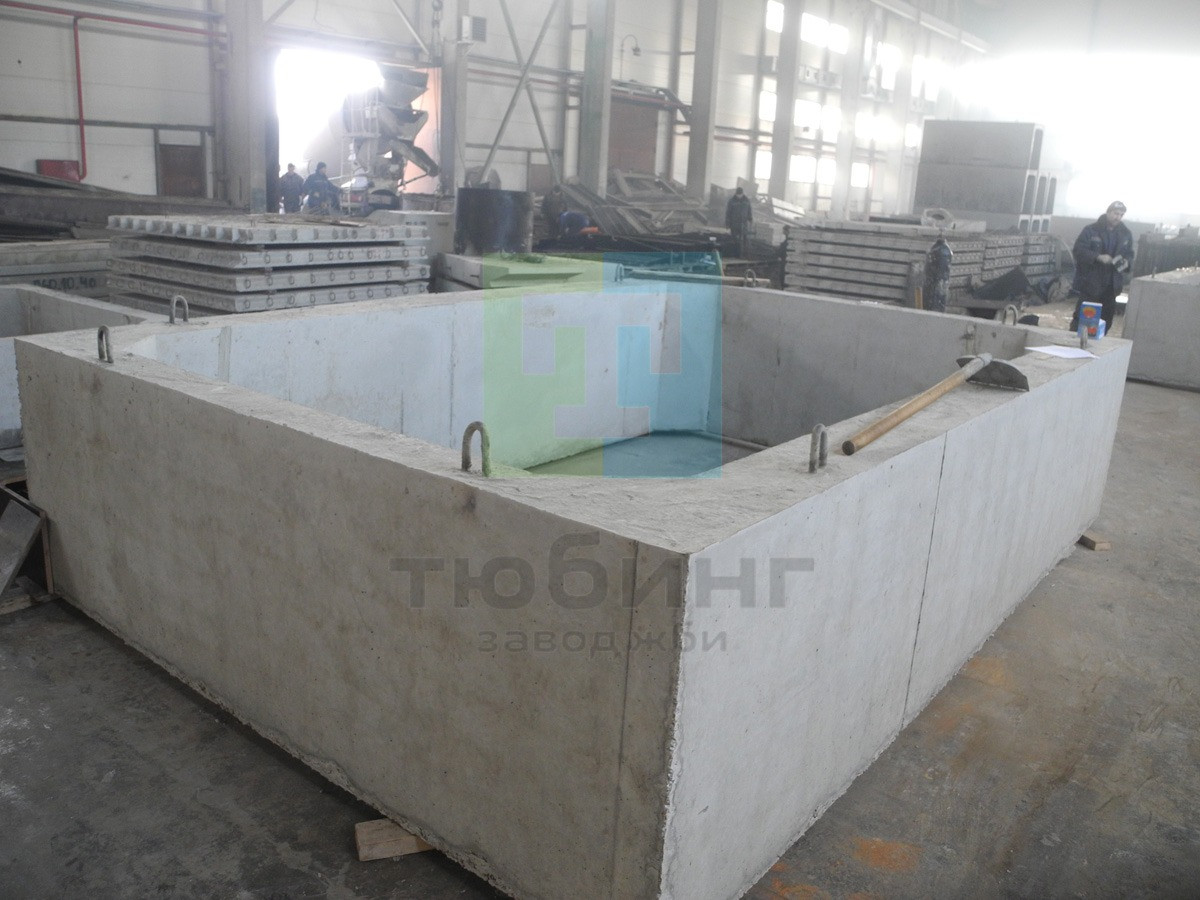

АнтаСтрой выпускает звенья прямоугольные ЗП250.3.100 по шифру 2119РЧ, выпуск 1-1, предназначенные для применения под насыпями железных и автомобильных дорог в умеренных и суровых климатических условиях в районах с расчетной сейсмичностью до 9 баллов. Конструкция звеньев одинакова как для труб под железную, так и под автомобильную дороги.
Степень агрессивности среды: слабоагрессивная. Инженерно-геологические условия: скальные грунты, талые грунты средней плотности.
Звенья прямоугольные ЗП250.3.100 изготавливаются из тяжелого конструкционного бетона со средней плотностью 2200 кг/м
3 по ГОСТ 26633-91 класса по прочности на сжатие В35. Марка бетона по морозостойкости назначается проектом в зависимости от климатических условий района эксплуатации.
В качестве рабочей принята арматура периодического профиля по ГОСТ 5781-82 из горячекатаной низколегированной стали класса A-III марки 25Г2С. В качестве конструктивной принята арматура по ГОСТ 5781-82 из горячекатаной углеродистой стали класса A-I марки Ст3сп по ГОСТ 380-94. Допускается применение арматуры из стали марки Ст3пс по ГОСТ 380-94.
Звенья армируются плоскими каркасами. Соединение стержней плоского каркаса производится с помощью контактной точечной электросварки, применение электродуговой сварки не допускается. Возможно применение вязаных каркасов, при этом поперечные стержни плоских каркасов заменяются на стержни с полукруглыми крюками. Сборка плоских каркасов в пространственный производится с помощью вязальной проволоки.
Минимальная прочность бетона блоков труб ко времени выдачи конструкций на склад не менее 70%. Отпускная прочность бетона - 100%.
ЗП250.3.100 - звено прямоугольное отверстием 2,5 метра под третью градацию высоты насыпи, длиной 100 см.
Варианты маркировки:
1. ЗП250.3.100
2. ЗП250-3-100
3. ЗП250/3/100
4. ЗП250 3 100
5. ЗП 250.3.100
6. ЗП 250-3-100
7. ЗП 250/3/100
8. ЗП 250 3 100
9. ЗП 250.3.100
10. ЗП-250-3-100
11. ЗП/250/3/100
12. ЗП.250.3.100
13. ЗП-250.3.100
14. ЗП-250/3/100
15. ЗП.250-3-100
16. 3П250.3.100
17. 3П 250.3.100
18. 3П250-3-100
19. 3П 250-3-100
20. 3П250 3 100
21. 3П 250 3 100
Цена на звено прямоугольное ЗП250.3.100 указана с учетом НДС, без учета доставки. Представленная на сайте цена на звено ЗП250.3.100 по шифру 2119РЧ не является публичной офертой и может меняться в зависимости от количества заказываемых изделий и общей ситуации на строительном рынке.
Эскиз звена прямоугольного ЗП250.3.100
