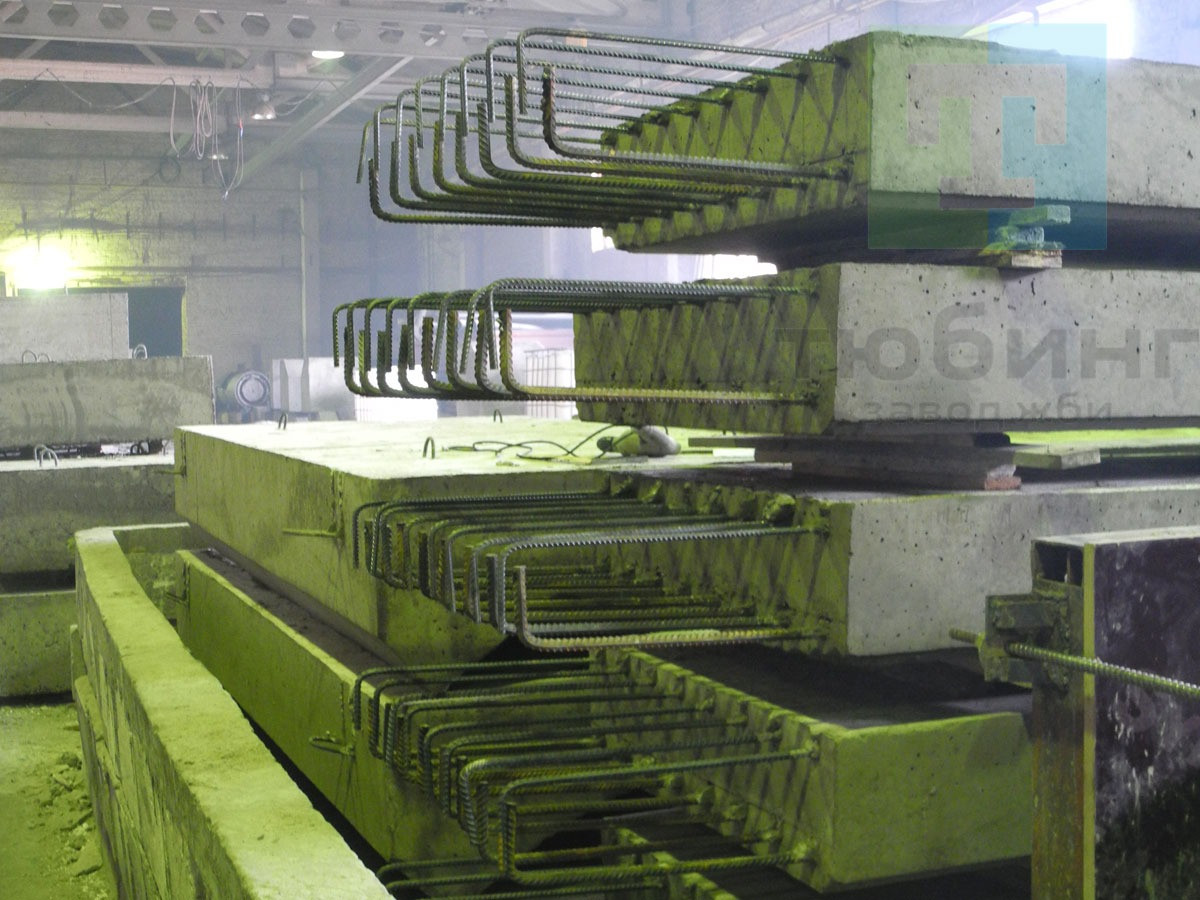

АнтаСтрой выпускает железобетонные блоки ригелей 4РК61-ТAIII-1,2 по серии 3.503.1-100 выпуск 3, предназначенные для использования в конструкциях крайних опор под ребристые пролетные строения длиной до З3 метров в автодорожных мостах.
Область применения - районы с расчетной температурой наружного воздуха не ниже минус 60° и сейсмичностью до 6 баллов.
Блоки ригелей запроектированы с трапецеидальным поперечным сечением, верхняя поверхность блока выполнена с уклоном, обеспечивающим сброс воды.
Размеры сечений ригелей: 140x75 см для крайних опор, для промежуточных опор - 165х80 см (для пролетов ℓ=33 м), 155x70 см - для остальных пролетных строений.
Все блоки ригелей имеют пирамидальные отверстия.
Железобетонные изделия изготавливаются из конструкционного тяжелого бетона со средней плотностью не менее 2400кг/м
3 соответствующего требованиям ГОСТ 26633-85.
Класс бетона по прочности на сжатие принят в соответствии со средней температурой наружного воздуха наиболее холодной пятидневки: В27,5 (от минус 40°С и выше ) и В30 (ниже минус 40°С).
Марка бетона по морозостойкости принимается в соответствии со средней температурой наружного воздуха наиболее холодного месяца: F200 (не ниже минус 20°С) и F300 (ниже минус 20°С).
Марка бетона по водонепроницаемости - W6.
Возможно изготовление опор с использованием бетонов с морозостойкостью в солях.
Отпускная прочность в летнее время - 70%, в зимнее время - 100%.
Армирование блоков ригелей осуществляется плоскими каркасами, в состав которых входят прямые и отогнутые стержни, хомуты и фиксаторы. После установки и зацепления пространственных каркасов в опалубочные формы вставляются и фиксируются монтажные петли, анкерные стержни и закладные изделия.
Для армирования железобетонных изделий используется горячекатаная круглая сталь по ГОСТ 5781-82.
В качестве рабочей арматуры может использоваться арматура периодического профиля А-III или А-II.
Поперечная и продольная конструктивная арматура - гладкого профиля, класса A-I.
Для монтажных петель рекомендуется использовать арматурную сталь A-I по ГОСТ 5781-81 марки СтЗсп.
4РК61-ТAIII-1,2 - блок ригеля крайней четырёхстоечной опоры длиной 605 см, Т=1…5 - номер температурной зоны, применяемая арматурная сталь класса А-III, n=1(2) – номер исполнения (исполнение 1 зеркально исполнению 2).
Варианты маркировки:
1. 4РК61-ТAIII-1,2
2. 4РК 61-ТAIII-1,2
3. 4РК61 ТAIII 1,2
4. 4РК 61 ТAIII 1,2
5. 4РК61 ТAIII-1,2
6. 4РК 61 ТAIII-1,2
7. 4РК61.ТAIII-1,2
8. 4РК61.ТAIII 1,2
9. 4РК 61.ТAIII-1,2
10. 4PK61-TAIII-1,2
Цена на железобетонный блок ригеля 4РК61-ТAIII-1,2 указана с учетом НДС, без учета доставки. Стоимость ригелей может меняться в зависимости от объема и общей ситуации на строительном рынке.
Представленные на сайте цены на ЖБИ не являются публичной офертой.
Эскиз блока ригеля 4РК61-ТAIII-1,2
